Unified Namespace (UNS) Powered by Ignition Enterprise

Convergência TI/TA Real:
Do Chão de Fábrica à Diretoria em Milissegundos

Apresentamos a arquitetura SmartLevel. Uma validação física e lógica de alto desempenho desenvolvida pelo I/O Hub 4.0 para erradicar silos de dados industriais e preparar plantas complexas para a era da Inteligência Artificial Analítica.

True IT/OT Convergence:
From Shop Floor to the Boardroom in Milliseconds

Introducing the SmartLevel architecture. A physical and logical high-performance validation engineered by I/O Hub 4.0 to eradicate industrial data silos and prime complex plants for the era of Predictive AI.

Analisar EngenhariaAnalyze Engineering Solicitar DiagnósticoRequest Diagnostic
perspective/views/Cockpit_SmartLevel.html

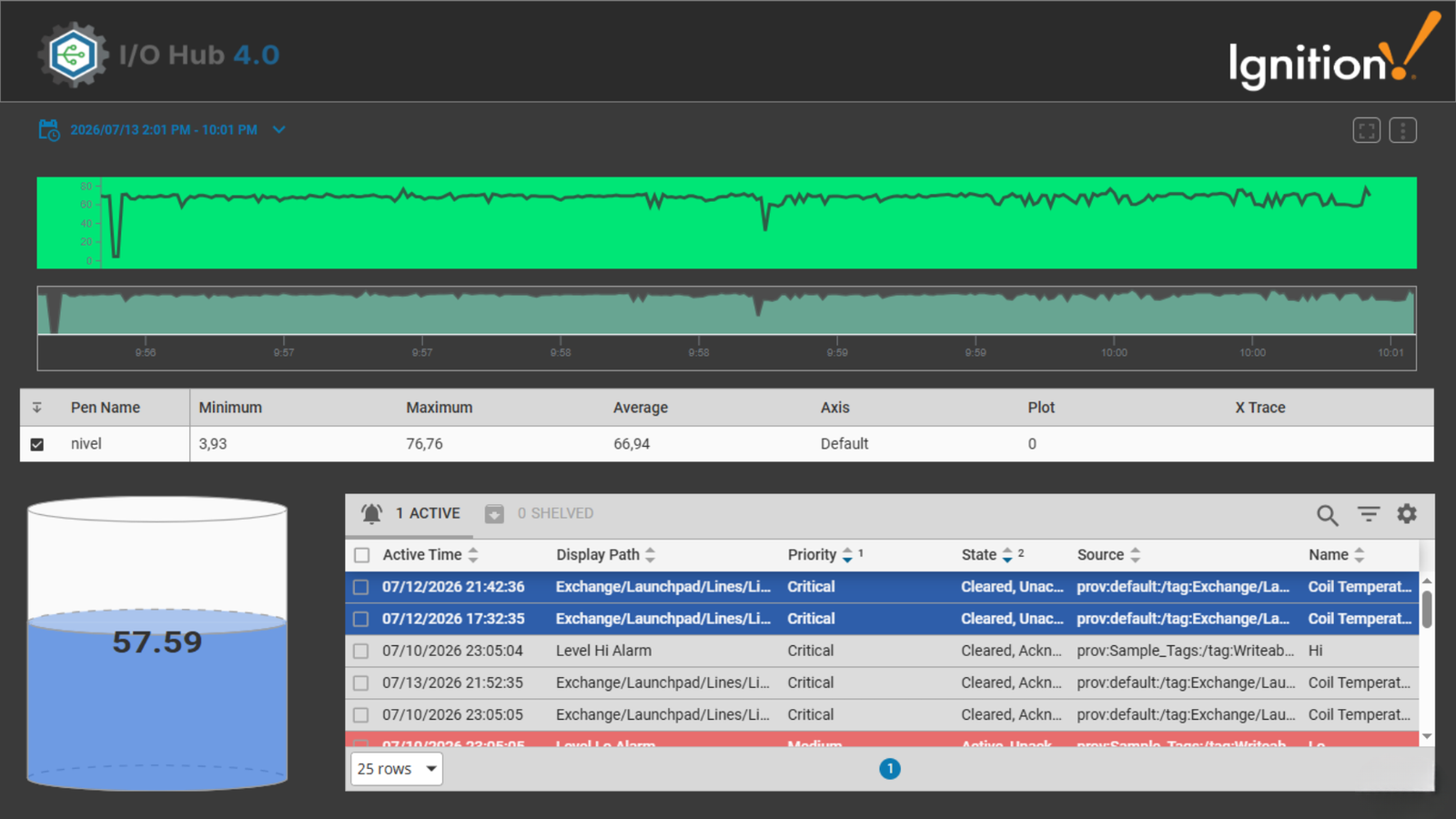

Ignition Perspective Real-Time Management Dashboard Cockpit

O Custo Crítico da Infraestrutura Legada

Por que os modelos tradicionais de automação industrial (pirâmide clássica) falham em entregar inteligência de negócios em tempo real?

The Critical Cost of Legacy Infrastructure

Why do traditional industrial automation models (classic automation pyramid) fail to deliver real-time business intelligence?

Saturação por Consultas Cíclicas

Sistemas antigos realizam requisições contínuas (polling). À medida que a fábrica adiciona instrumentação, a rede de TA congestiona, gerando lentidão absurda e perda de sincronismo nos históricos corporativos.

Polling Bottlenecks & Saturation

Legacy systems rely on point-to-point cyclic requests (polling). As the plant scales up its instrumentation, the OT network congests, causing unacceptable latency and data desynchronization.

Monopólio de Fabricantes (Lock-in)

Grandes marcas cobram licenças fechadas de comunicação, tornando as indústrias reféns de tecnologias proprietárias e dificultando a extração de dados para a nuvem.

Vendor Lock-in Monopolies

Proprietary hardware manufacturers charge heavy taxations on communication drivers, blocking field data from scaling seamlessly into cloud architectures.

Silos e Arquitetura Espaguete

Modificar um parâmetro exige reconfigurar pontes individuais em cada CLP, criando um ecossistema rígido, amarrado e propenso a falhas sistêmicas.

Data Silos & Spaghetti Architecture

Altering a parameter forces manual rewrites of point-to-point scripts across individual PLCs, making agile reconfiguration nearly impossible.

Decisão Atrasada (Cegueira Operacional)

Sem convergência em tempo real, os gestores analisam as perdas de eficiência baseados em relatórios reativos do dia anterior. A arquitetura SmartLevel soluciona essa assimetria unificando os dados no momento em que ocorrem.

Delayed Decisions (Operational Blindness)

Without real-time convergence, executives diagnose efficiency drops reactively using day-old spreadsheets. SmartLevel eliminates this lag by unifying the enterprise namespace instantly.

Como o Dado Flui: O "Raio-X" da Stack

Navegue pelas camadas validadas neste projeto para entender o isolamento e roteamento dos dados industriais.

How the Data Flows: Tech Stack Deep Dive

Explore the layers validated in this project to see how the data pipeline is structurally isolated and routed.

Fronteira Física & Computação de Borda

O dado nasce de forma bruta no sensor de campo através de pulsos e é processado instantaneamente na borda.

  • Filtro Matemático: O microcontrolador processa algoritmos em C++ isolando o ruído físico do sinal antes de enviá-lo.
  • Tipagem de Dados Estrita: Conversão local para variáveis puras na fonte, blindando a rede contra flutuações e sobrecargas irrelevantes.

Physical Frontier & Edge Computing

Data originates as acoustic runtime pulses from the field sensor and is immediately processed right at the point of origin.

  • Math Filtering: Microcontrollers execute native C++ filters to isolate industrial noise from the core metrics before broadcasting.
  • Strict Local Datatypes: In-chip conversion to clean formats prior to serial broadcast, safeguarding downstream bandwidth.

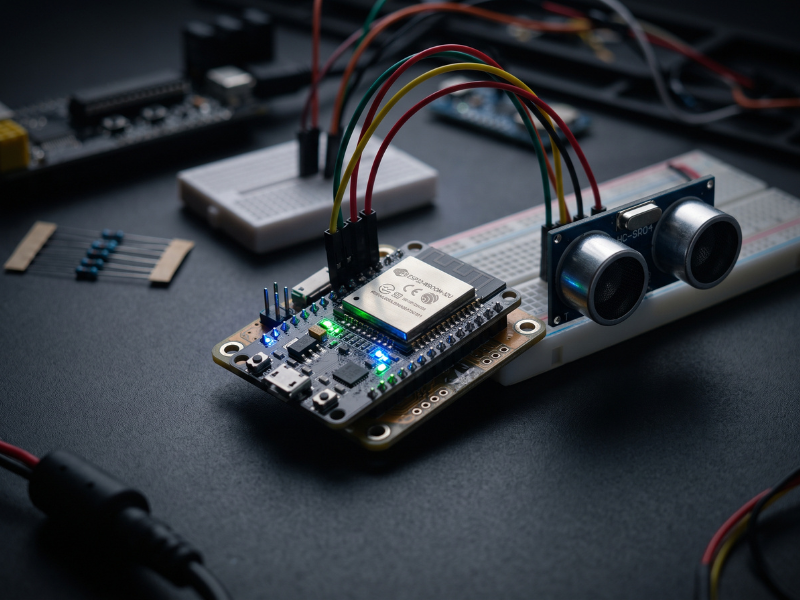

Edge Hardware Validation Bench

Orquestração & Desacoplamento MQTT

A camada intermediária gerencia a ingestão e converte variáveis em um pacote estruturado para consumo global.

  • Gateway e Limpeza: O fluxo lê os dados brutos, realiza o tratamento limpo (parsing), aplica conversões decimais exatas (Float) e divide o trajeto dos dados (Fork) simultaneamente.
  • Roteamento em Barramento: Publicação orientada a eventos no servidor MQTT, criando uma estrutura de endereçamento padrão:
    ex. Aramco/Refinaria_A/Tanque_01/Nivel

Data Orchestration & MQTT Decoupling

The middleware engine ingests input and formats the variable into structured payloads for non-intrusive global consumption.

  • Gateway & Cleaning: Handles continuous data stream parsing, explicit conversion to Float formats, and parallel data splitting (Fork).
  • Bus Routing: Event-driven message publishing to the MQTT Broker under a structured taxonomy:
    e.g., Aramco/Refinery_A/Tank_01/Level

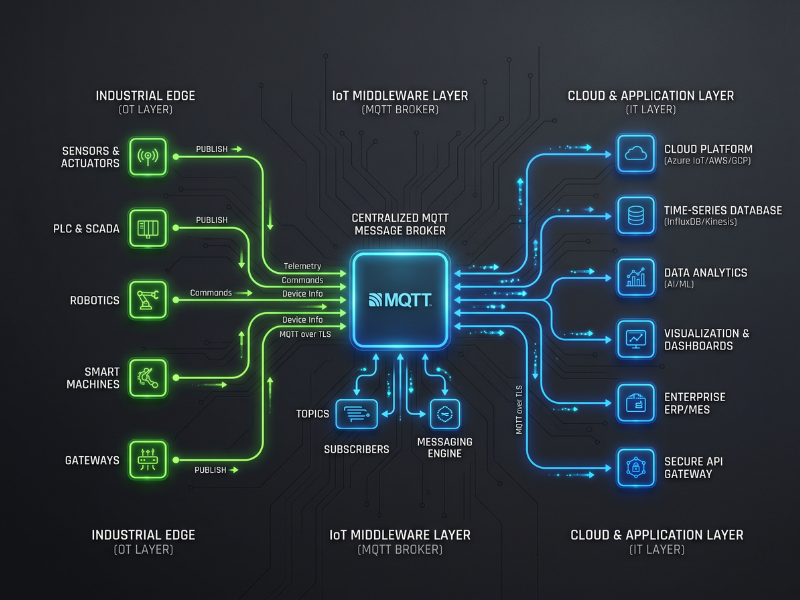

Node-RED and MQTT Architecture

Gêmeo Digital & Historiador de Alta Frequência

A camada superior converte a telemetria em inteligência gerencial e registros operacionais blindados.

  • Interface Determinística: A tela é estruturada em coordenadas estritas, impedindo a quebra de layout e exibindo animações sem atrasos perceptíveis.
  • Gestão de Exceção Direta: A regra de alarme não está na tela, está embutida no núcleo do dado (Alta > 90% / Baixa < 10%). O sistema procura o operador, não o contrário.
  • Mecanismo de Séries Temporais: Armazenamento ativado com amostragem periódica precisa (1 segundo) para gerar gráficos temporais completos e robustos.

Digital Twin & High-Frequency Historian

The high-level platform translates field telemetry into immediate operational awareness and secured historical records.

  • Deterministic UI: Screens structured under precise coordinate locking, preventing layout breaking with lag-free fluid animations.
  • Active Exception Management: Alarm rules are bound to the data core (High > 90% / Low < 10%), meaning the system actively alerts operators.
  • Time-Series Engine: Relational storage activated with precise 1-second sample rates to fuel dense and accurate historical trend charts.

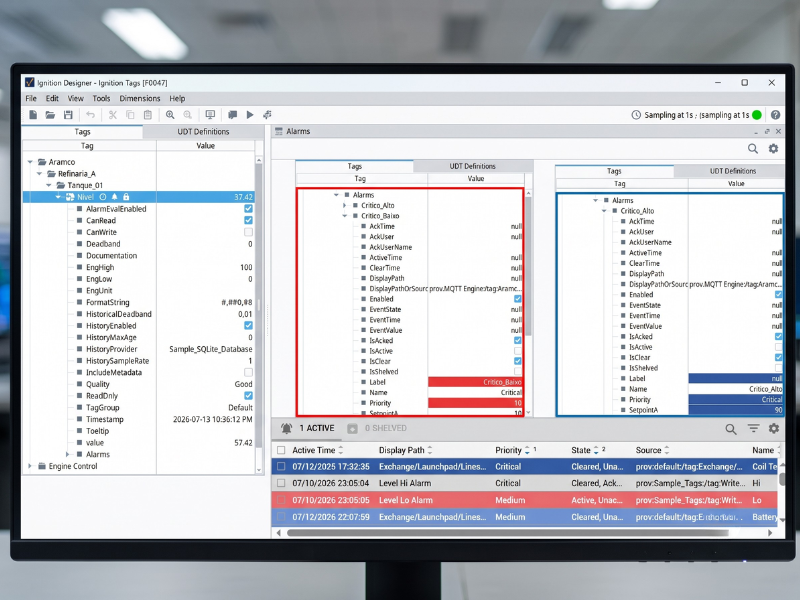

Ignition SCADA Tag Configuration

Infraestrutura Preparada para IA Corporativa

O I/O Hub 4.0 é o pilar de integração de engenharia industrial do ecossistema MJSV. Isso garante que toda a telemetria de chão de fábrica conectada por esta arquitetura nasça estruturada para alimentar diretamente algoritmos de Inteligência Artificial Corporativa, automações em lote (RPA) e painéis executivos avançados.

Infrastructure Ready for Corporate AI

I/O Hub 4.0 is the industrial engineering integration pillar of the MJSV ecosystem. This ensures that all shop floor telemetry bridged through this architecture is inherently structured to directly feed Corporate Artificial Intelligence algorithms, bulk automations (RPA), and advanced executive boards.
